Dieses Paket kann nur bestellt werden wenn Sie bereits eine Cockpit Basislizenz besitzen ( bzw. eine mit bestellt haben )
Die Cockpit-XP Analogbox 2 kann für alle analogen Rennbahnen eingesetzt werden.
Maximal 4 Spuren unterstützt eine AnalogBox 2. Sie können aber auch 2 AnalogBoxen für maximal 8 Spuren installieren. Für jede Spur besitzt die AnlogBox ein Relais. Dadurch dass die Fahrspannung nicht nur weggenommen sondern kurzgeschlossen wird bleiben die Fahrzeuge bei einem Chaos sofort stehen.
Insgesamt hat die Analogbox 12 Eingänge (einer ist nur für Chaos reserviert) und 4 Relais für die Spurabschaltung. An die Eingänge können Sensoren jeglicher Art angeschlossen werden. Ich habe Gabellichtschranken oder IR-Sender/Empfänger (Sender in Brücke verbaut) in meinem Angebot.
Kabel zu den Sensoren / Spurabschaltung können einfach geklemmt bzw. verschraubt werden.
Die AnalogBox besitzt einen ChaosEingang. Wird dieser aktiviert bleiben die Fahrzeuge sofort stehen (schnelles Chaos). Möchte man mehr als ein ChaosEingang (z.B.: für jeden Fahrer) kann dies einfach nachgerüstet werden.
Mögliche Konfiguriation bei einer 4 Spur Rennbahn: Start/Ziel + Tanken + ChaosSchalter
Die Box wird über USB 2.0 mit dem PC verbunden. 1/2 Meter oder 2 Meter USB-Kabel Länge ist möglich.

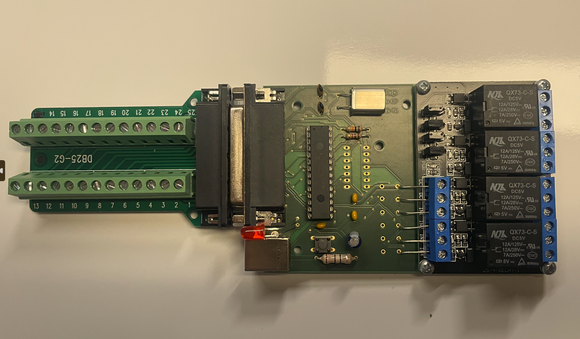

Wichtiger Hinweis: Die AnalogBox2 besteht aus einer USBKarte auf die eine Relaiskarte aufgeschraubt ist. Steht der PC weiter weg kann man die Relaiskarte von der USBKarte trennen und die Relaiskarte direkt an der Bahn verbauen. Die USBKarte mit der Box kommt dann direkt zum PC und wird über ein 6 adr. Kabel mit dem Relaiskarte verbunden.
Die AnalogBox 2 wird immer mit 4 Relais ausgeliefert. Wer halt nur 2 Relais braucht hat die anderen als Reserve oder für andere Dinge frei. z.B. Könnte man damit noch ein Rundum Licht bei Chaos ansteuern.
Lieferumfang

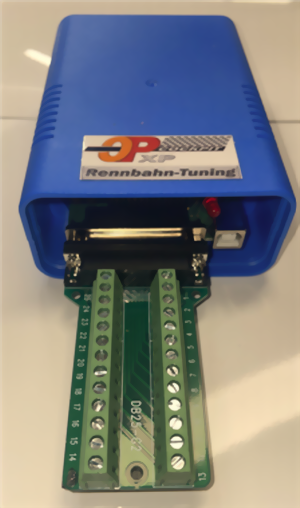

+ Analogbox in einem schönem Gehäuse + Box wird von uns komplett gebaut und getestet
Optional: Sensoren ( es handelt sich hier um IR-Gabellichtschranken und um IR-Sender/Empfänger wobei der Sender in eine Brücke verbaut werden muss )
