Diese Bestellung ist nur möglich, wenn Sie bereits eine Cockpit Basislizenz besitzen ( bzw. eine mit bestellt haben )
Die USBBox-2A hat gegenüber der normalen USBBox 2 Optokoppler Ausgänge die mit der Starttaste und ESC-Taste der CU verbunden werden können. Durch diese zusätzliche Beschaltung kann Cockpit die CU 30352 fernsteuern.
Bei der Standardauslieferung hat die USBBox 2A 8 Ein- und 8 Ausgänge.
Sie können aber auch die 12 Ein- und 4 Ausgänge Option bestellen. Entsprechende Firmware wird von mir bereits augespielt.
Vorteile der USBBox-2A:
Dadurch kann direkt am PC die CU gestartet und gestoppt werden. Z.B. bei Rennstart oder bei Pause über die Leertaste.
Nach Pause geht das Rennen mit der ESC-Taste weiter (also ohne Startampel)
Weiterhin haben Sie die Möglichkeit für jeden Fahrer einen Chaos-Taster/Schalter an Ihrer Bahn zu verbauen.
Beim drücken der Chaos-Taste wird die Rennbahn stromlos geschaltet und der Verursacher des Chaos kann sofort bestraft werden.
Zusätzlich zu den Chaos-Taster können Sie noch IR-Sensoren für die verschiedenste Funktionen ( Boxengasse-Speedlimit, Tanken, TopSpeed ..) an die Box anschließen.
z.B. eine Mögliche Konfiguration:
+ 4 IR-Sensoren für Tanken und Boxengasse-Speedlimit
6 Eingänge werden Taster für Chaos angeschlossen ( keine Lizenz notwendig )
Die 2 Optokoppler Ausgänge werden mit der Starttaste und ESC-Taste der CU verbunden.

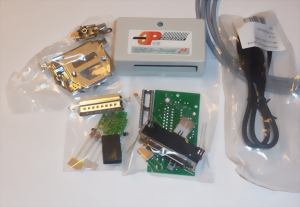

Standard Lieferumfang:
USB-Box 2A Bausatz mit allen benötigten Bauteilen
+ Stecker für USB-Box
+ Gehäuse
+ 1/2 Meter USB-Kabel PC zu USB-Box
Optional:
Sensoren ( es handelt sich hier um die digitalen IR-Sensoren (6 Bauteile) )
USB-Box gebaut oder als Bausatz
Konfig-I/O ( Hier können Sie die Box mit 12 Ein- und 4 Ausgänge bestellen )
D-Sub Klemmleiste (Schraubklemmen-Stecker anstatt Stecker zum löten)
Schenlles Chaos ( ohne/2-6 Taster/Schalter) Hinweis unten lesen. Geht nur mit Konfig 12 EIn / 4 Aus
Hinweise:
Wenn Sie eine CU mit Firmware 5336 oder größer haben können Sie das normale AddOn Digital Paket (ohne 2A) verwenden.
Haben Sie noch eine CU mit Firmware kleiner 5336 und möchten evtl. auf eine höhere Version updaten sollten Sie diesen Artikel vorher lesen.
Er beschreibt die Vor- und Nachteile von einem Update bzw. einer Firmware 5336 und größer.
https://www.cockpit-xp.wiki/dokuwiki/doku.php?id=cockpit-xp:faq:cu-firmware_versionen
Das normale AddOn Digital Paket (ohne 2A) (also mit Chaos über die USB-Schnittstelle) hat den Nachteil dass die Reaktionszeit bis die Fahrzeuge zum stehen kommen recht lang sein kann.
Hinweis zu schnellem Chaos:
Dieses Paket kann mit der Option "Schnelles Chaos" bestellt werden. Durch diese Option wird das Chaos sofort bei drücken eines Chaos-Tasters/Schalters eingeleitet. Es ist deshalb so schnell weil diese Aktion direkt in der USBBox erfolgt ohne Umweg über den PC.
Konfig-I/O 12 Ein- und 4 Ausgänge muss dazu ausgewählt werden.
Es können aber nur 11 EIngänge genutzt werden wil ein EIngang für Chaos reserviert ist.
Taster/ChaosSchalter ist nicht dabei.
ChaosSchalter kann hier bestellt werden
